Контактна рамка за CPU за процесори Intel 13-то и 14-то поколение, Thermal Grizzly

Термо рамка за контакт на процесора Grizzly за Intel LGA1700

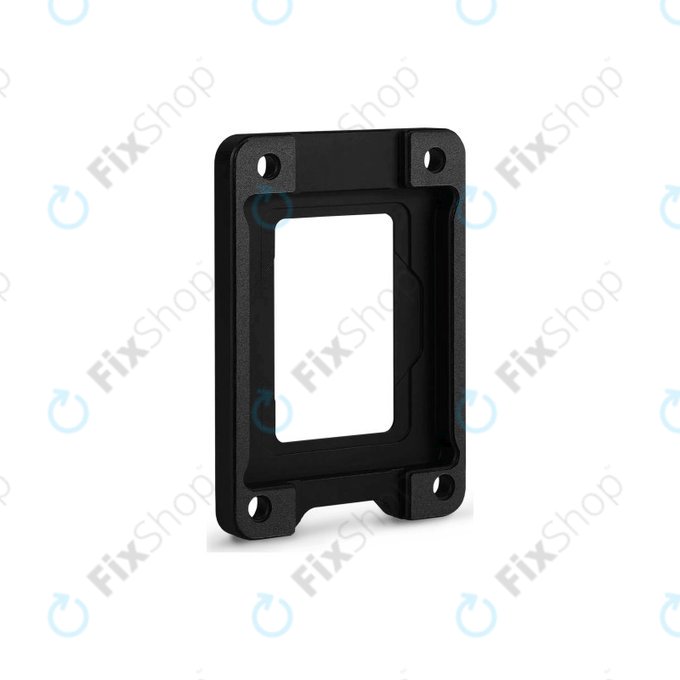

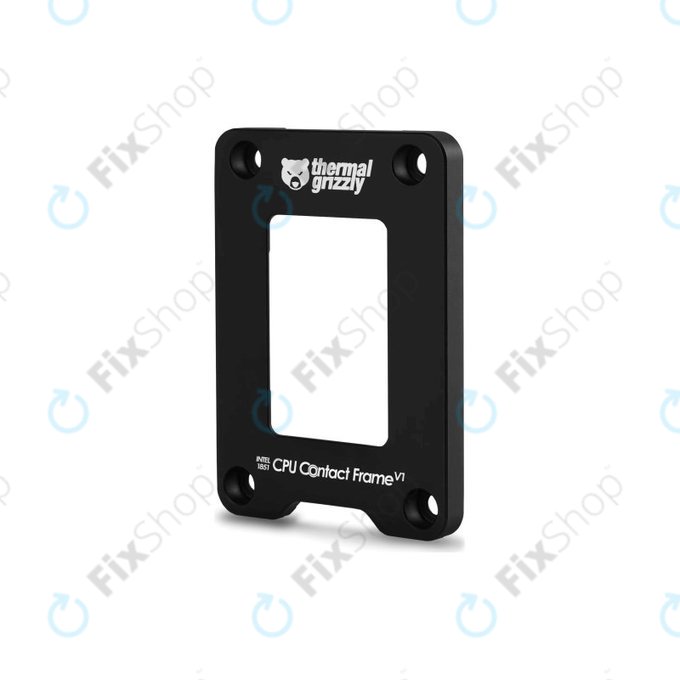

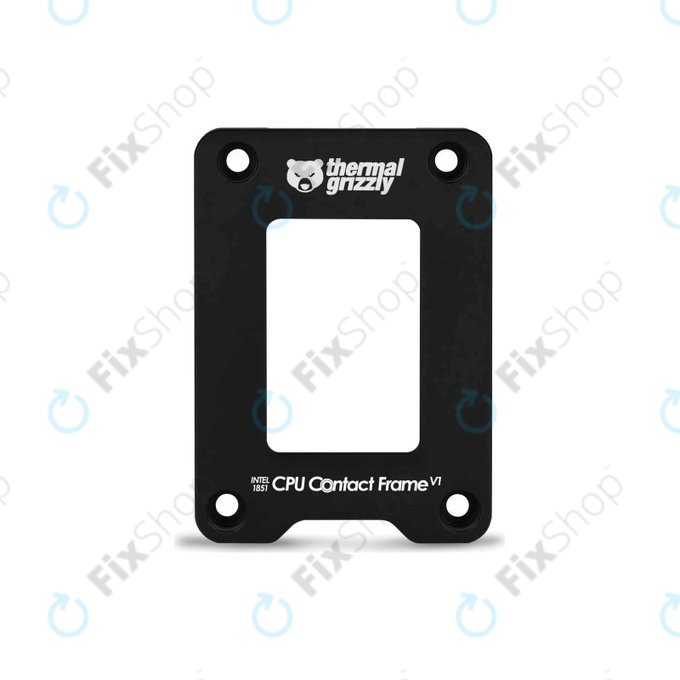

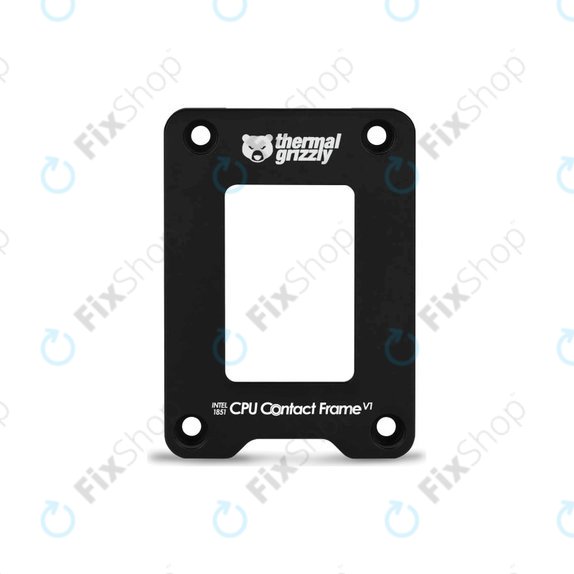

Контактната рамка за процесора за процесори Intel 13-то и 14-то поколение, Thermal Grizzly, е прецизна монтажна рамка за дънни платки Intel LGA1700. Тя замества стандартния интегриран механизъм за зареждане (ILM) и преразпределя монтажното налягане, за да намали вдлъбнатото огъване на разпределителя на топлината на процесора, подобрявайки контактната площ между процесора и охладителя.

• Проектиран за процесори Intel LGA1700, включително процесори от 13-то и 14-то поколение
• Оптимизира контактното налягане върху процесора
• Помага за подобряване на контакта на охладителя с разпределителя на топлината на процесора
• Може да намали температурата на процесора в зависимост от комбинацията процесор и охладител
• Конструкция от анодизиран алуминий
• Ревизираният вътрешен контур опростява монтажа в сравнение с по-ранния дизайн на рамката

Стандартният LGA1700 ILM прилага натиск около централната област на удължения корпус на процесора. При определени условия това може да допринесе за вдлъбната форма на разпределителя на топлината, което прави охладителя с по-малко ефективен контакт близо до горещата точка на процесора. Контактната рамка е проектирана да противодейства на това, като променя начина, по който се разпределя силата на монтаж.

Общ преглед на инсталацията:

1. Извадете охладителя на процесора и почистете разпределителя на топлината на процесора.

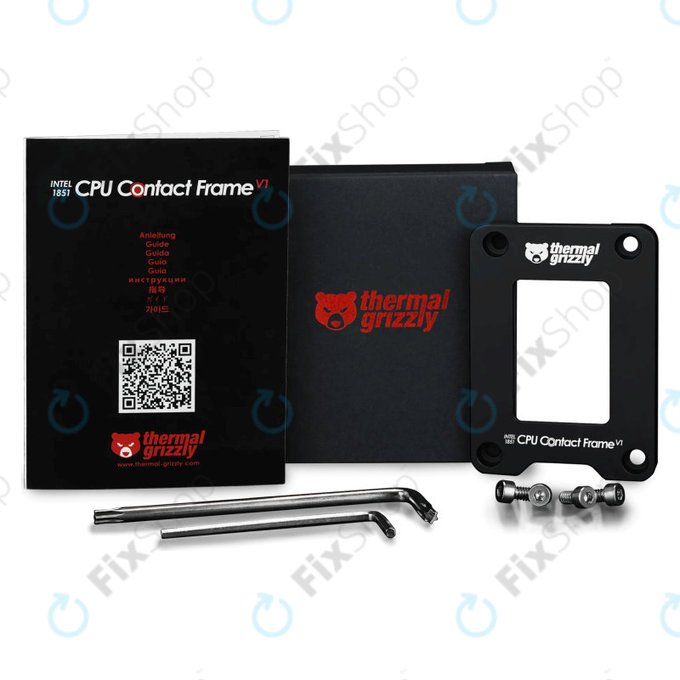

2. Следвайки инструкциите на Thermal Grizzly, премахнете стандартния ILM на дънната платка.
3. Поставете контактната рамка в правилната ориентация и проверете дали компоненти на дънната платка не ѝ пречат.

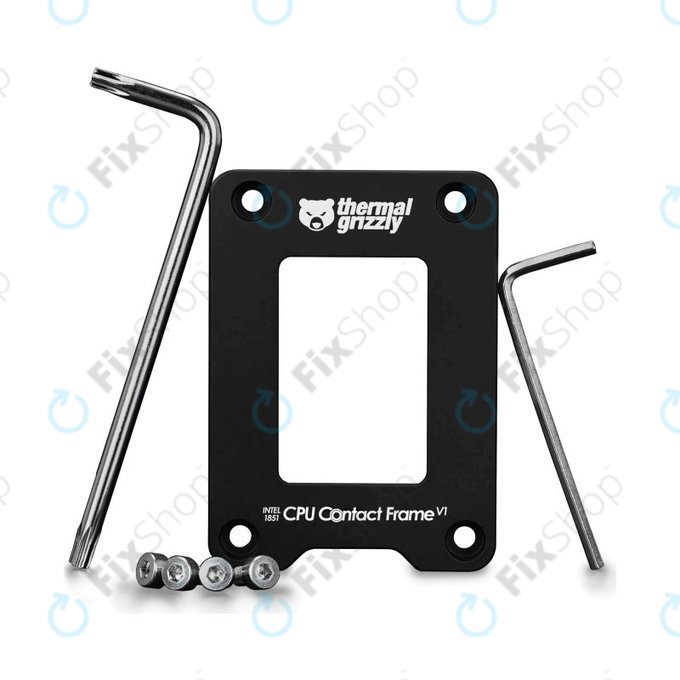

4. Закрепете рамката с помощта на предоставените винтове и инструменти.
5. Нанесете термоинтерфейсния материал и равномерно монтирайте отново охладителя на процесора.

Важно: Премахването на оригиналния ILM може да анулира гаранцията на производителя на дънната платка. Проверете внимателно оформлението на дънната платка, особено на компактни Mini-ITX платки, и следвайте ръководството за инсталиране на Thermal Grizzly.
