Смяна на LCD дисплея на Samsung Galaxy A21s

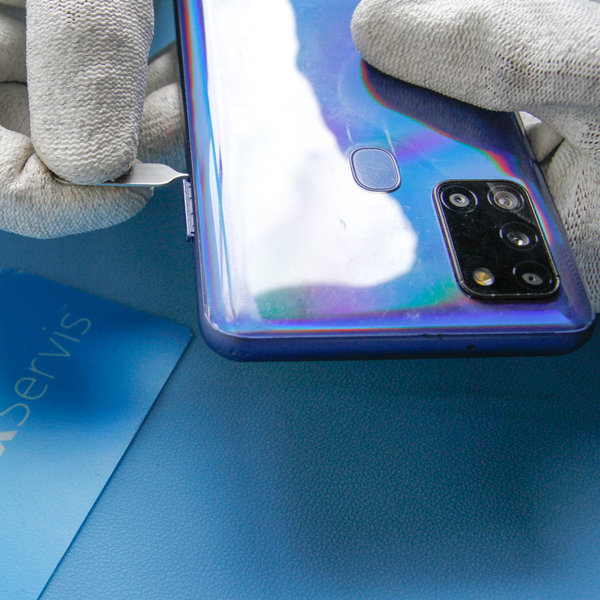

• С помощта на инструмента за изваждане на SIM карта извадете поставката за SIM карта.

При повторното поставяне на поставката за SIM карта се уверете, че е ориентирана правилно.

Нагряването на долния ръб на смартфона помага за омекотяване на лепилото, което закрепва дисплея, и улеснява отварянето му.

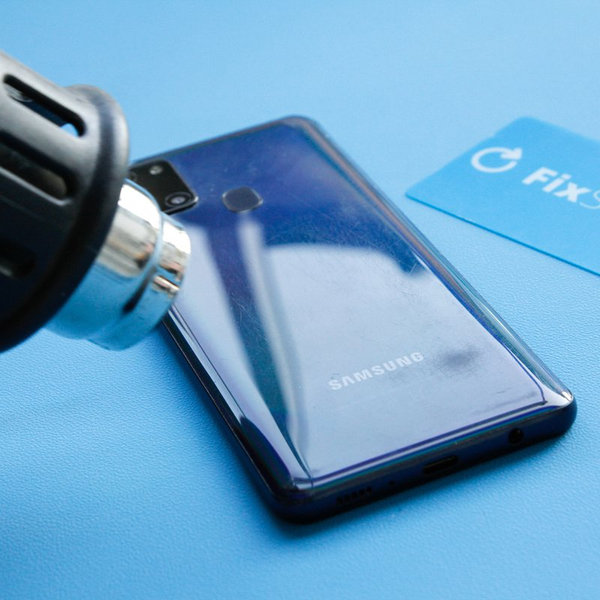

• С помощта на сешоар или пистолет за горещ въздух нагрявайте долния ръб на смартфона около 3 минути, докато температурата достигне приблизително 80°C.
• Не поставяйте смартфона в микровълнова фурна !!!

• Поставете вендузата върху задния капак, за да можете с леко издърпване да отделите задния капак от рамката на смартфона.

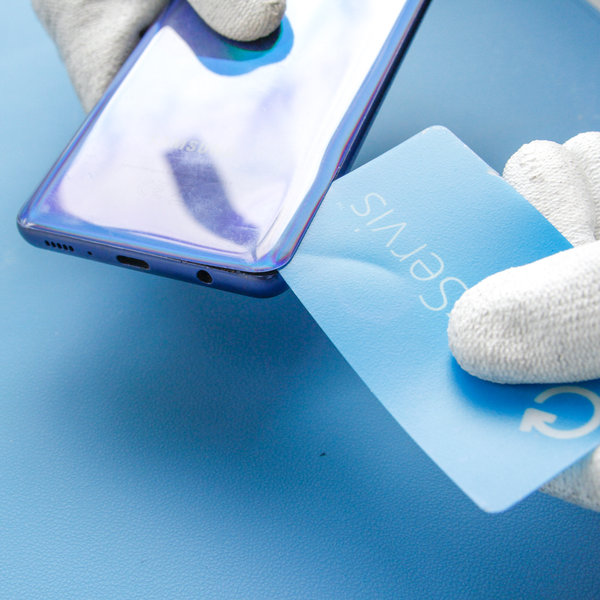

• След това поставете картата FixServis между рамката и задния капак, за да създадете малък отвор, и с бавно плъзгане отлепете задния капак.
• При необходимост използвайте почистваща течност (Cleanser - Isopropanol 100%).

Ако имате затруднения при отделянето на задния капак, загрейте смартфона отново, за да омекотите допълнително лепилото. Внимавайте да не прегреете устройството.

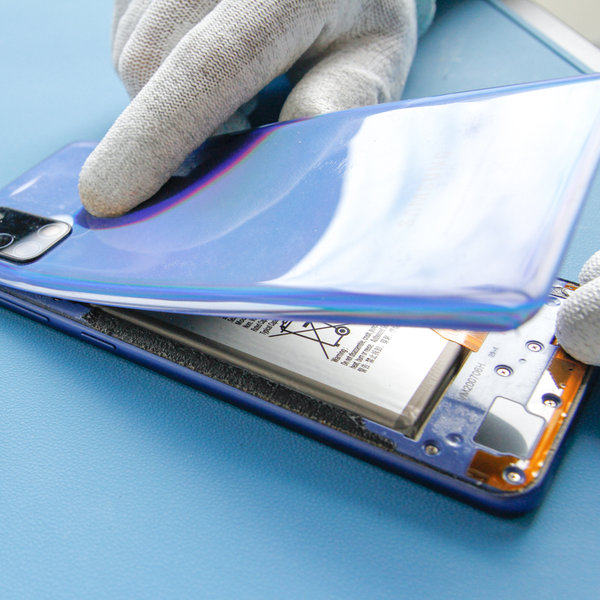

• Премахнете задния капак.

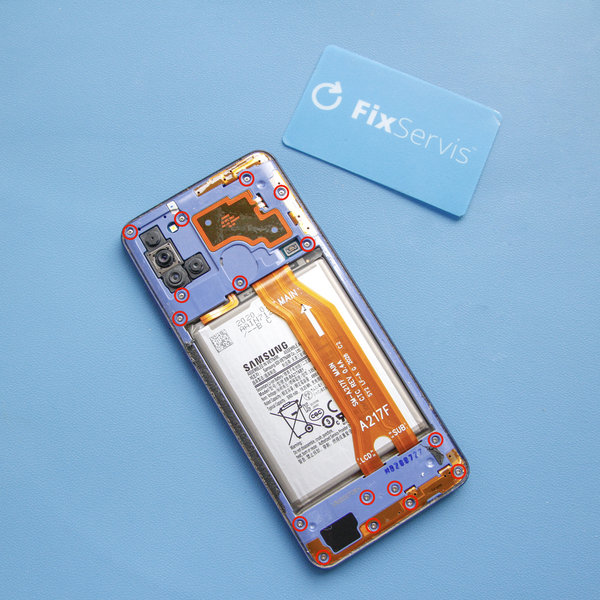

• С помощта на отвертка Pentalobe развийте шестнадесетте 3 mm винта Phillips, които закрепват средната рамка.

По време на целия ремонт следете всеки винт и се уверете, че при повторното сглобяване всеки от тях се връща точно на мястото, от което е бил изваден, за да избегнете повреда на смартфона.

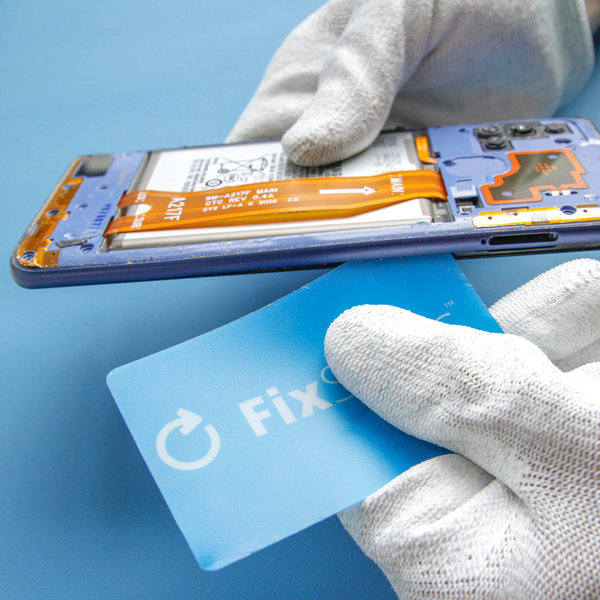

• Поставете картата FixServis между модула на средната рамка и предния панел и я плъзгайте бавно около смартфона, за да отделите средната рамка.
• След това я премахнете.

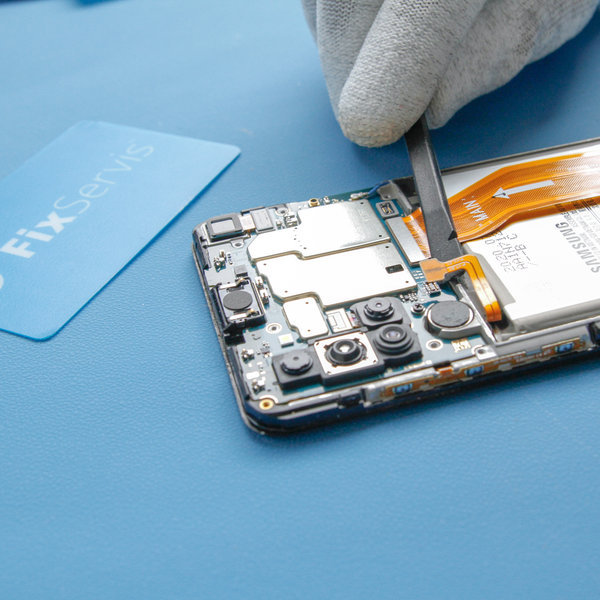

• С плоския край на Spudger разкачете конектора на батерията.

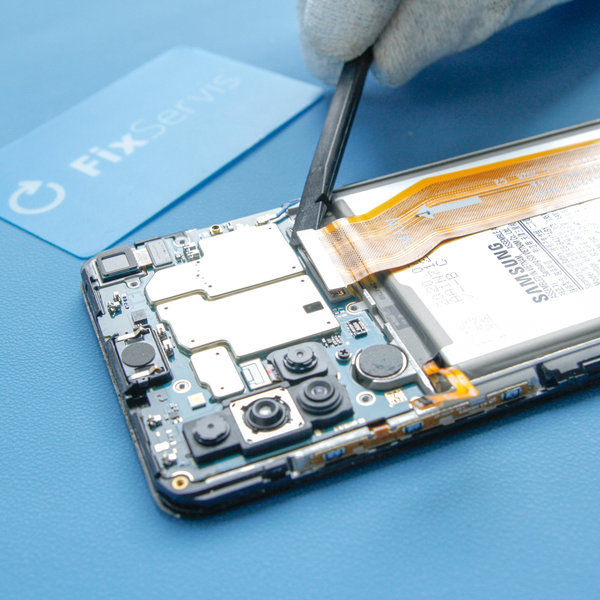

• С плоския край на Spudger внимателно повдигнете и разкачете свързващия кабел от дънната платка от горната и долната страна.
• След това го извадете с помощта на пинсета.

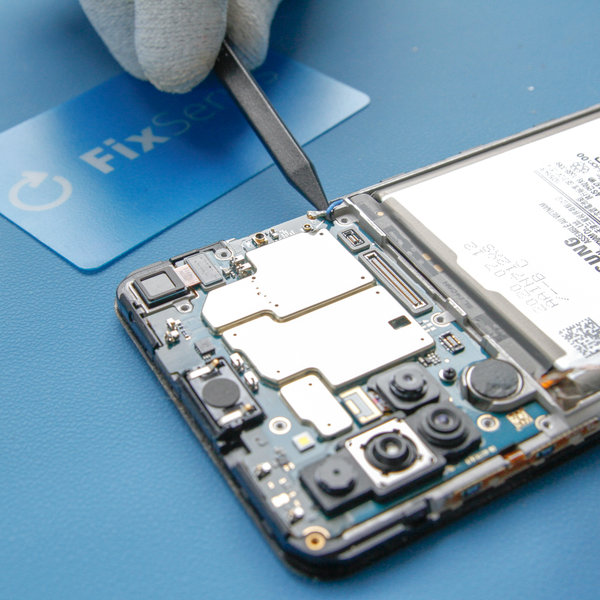

• Кабелът на антената на мобилния телефон е прикрепен към дънната платка.
• С помощта на Spudger разкачете антената от дънната платка както в горната, така и в долната част, след което я извадете с помощта на пинсета.

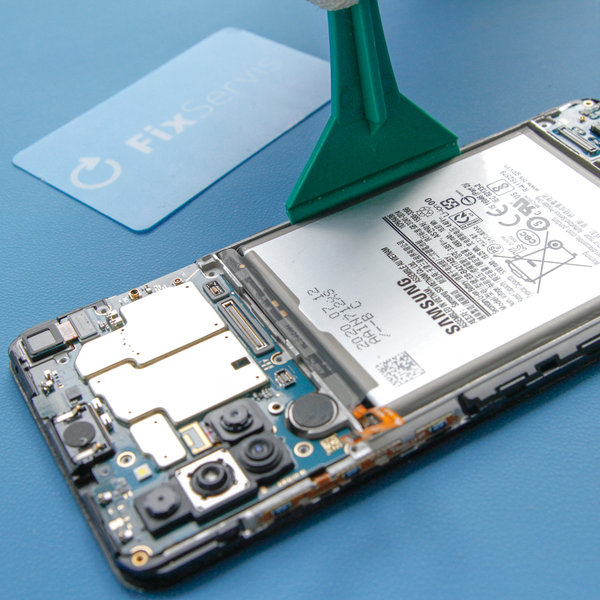

• С помощта на голям Spudger или карта FixServis извадете батерията от устройството.
• Ако не успявате да извадите батерията, използвайте сешоар или пистолет за горещ въздух върху дисплея за 1-2 минути, за да омекотите лепилото под батерията.

Внимавайте да не прегреете смартфона.

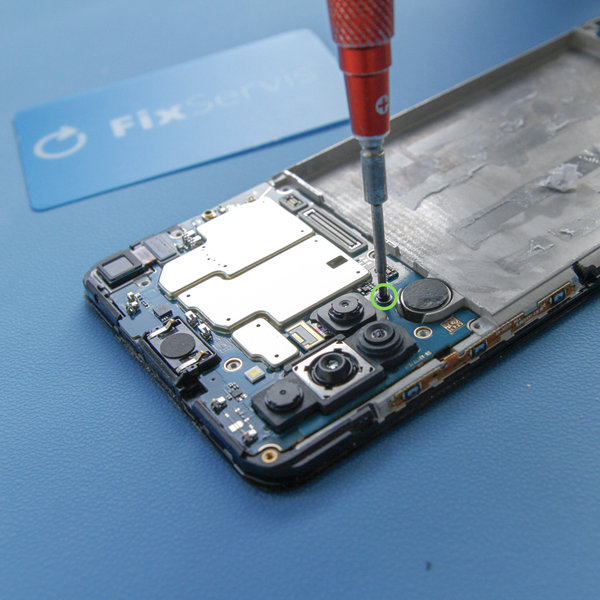

• С помощта на отвертка Pentalobe развийте един винт Phillips.
• След това с помощта на Spudger или пинсета извадете дънната платка.

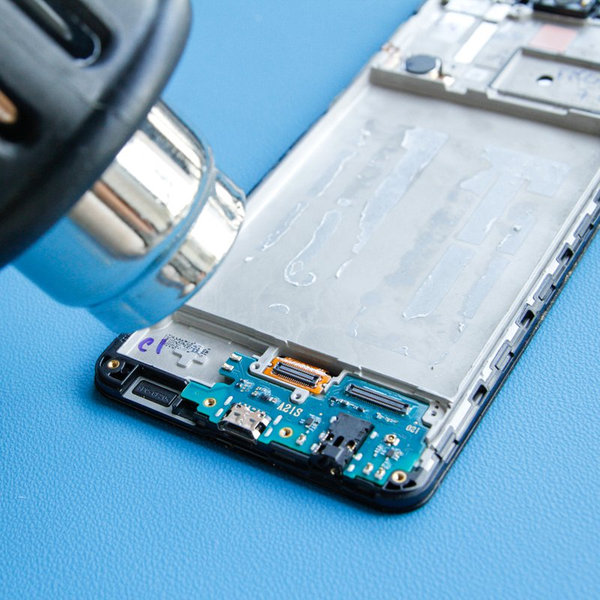

• Използвайте сешоар или пистолет за горещ въздух върху USB платката за около 1-2 минути, за да омекотите лепилото под USB платката.

Внимавайте да не прегреете смартфона.

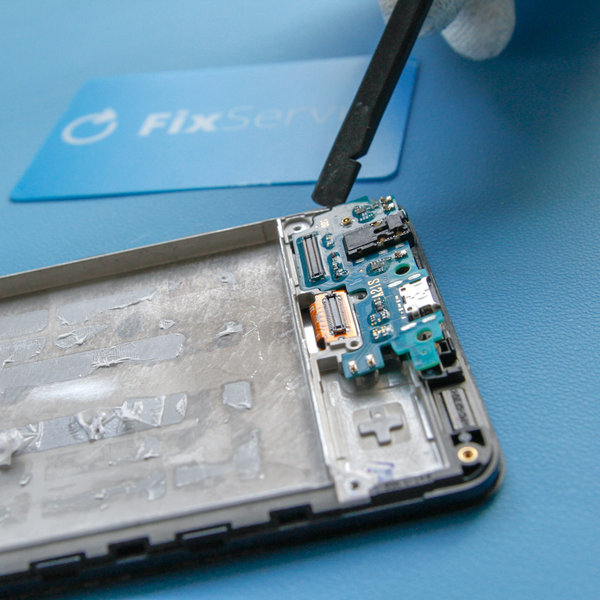

• С помощта на Spudger извадете USB платката от модула на смартфона.

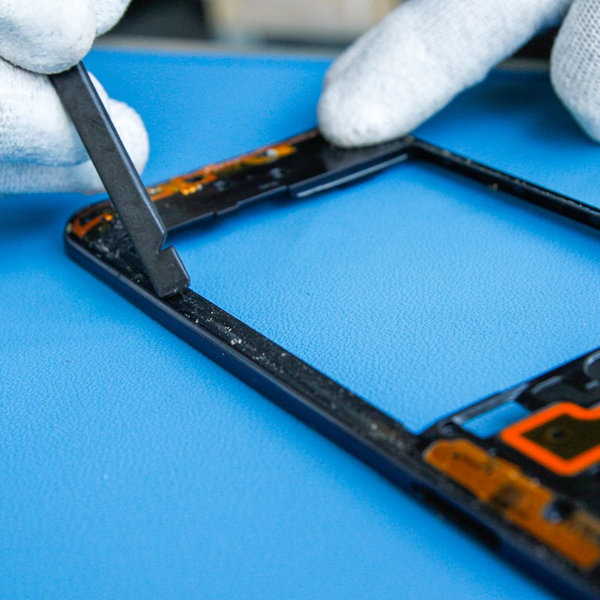

• Премахнете старото лепило по краищата на средната рамка.
• При необходимост използвайте почистващ спрей Cleanser IPA Plus, за да премахнете остатъците от старото лепило.

• Монтирайте всички компоненти върху новия LCD дисплей, като от тази стъпка изпълните предходните стъпки в обратен ред.

При повторното сглобяване следвайте това ръководство в обратен ред.

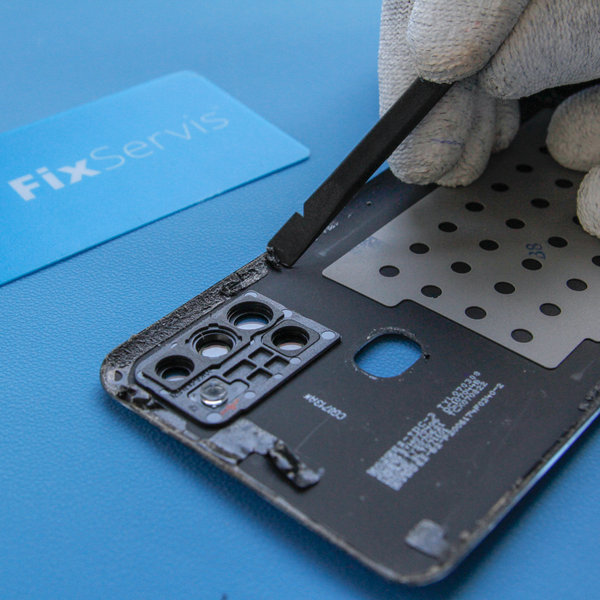

• Премахнете старото лепило по краищата на смартфона.
• При необходимост използвайте почистващ спрей Cleanser IPA Plus, за да премахнете остатъците от лепилото.

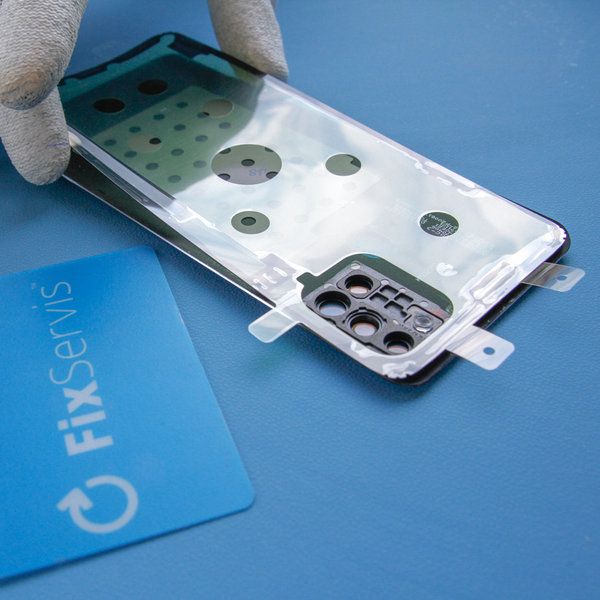

• Поставете новото лепило по краищата на задния капак от вътрешната страна.
• След това залепете задния капак към смартфона.

Новото лепило осигурява устойчивостта на смартфона срещу вода и прах.

• С помощта на Spudger свържете flex кабела на сензора за пръстови отпечатъци към модула на смартфона, преди да поставите задния капак.

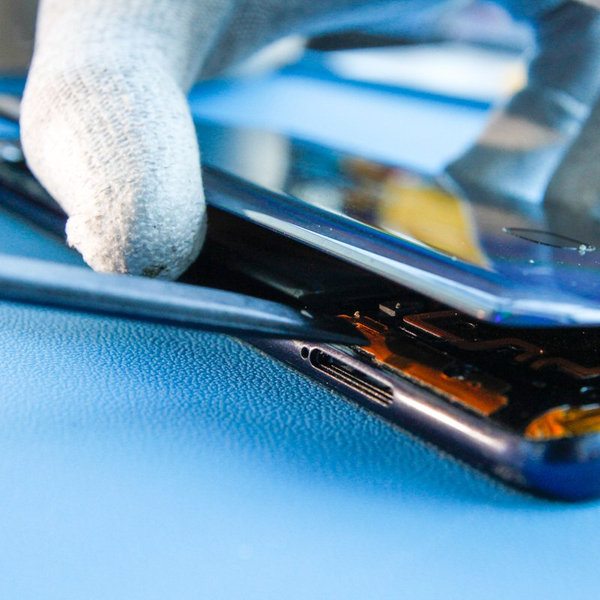

• Поставете задния капак върху модула на смартфона.

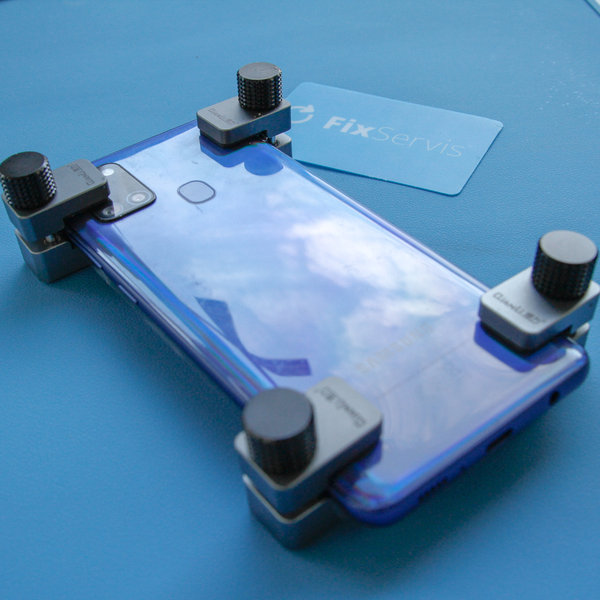

• Поставете скобите, както е показано на изображението, за да осигурите по-добро фиксиране на лепилото между капака и дисплея.
