Ако дисплеят на вашия iPhone 11 е напукан, не реагира на докосване или не показва изображение при включване на телефона, можете да използвате това ръководство, за да смените дисплея сами.
Комбинираният модул високоговорител + сензор за слушалки, прикрепен към гърба на дисплея, е фабрично свързан с вашия конкретен iPhone. Затова трябва да го прехвърлите от стария дисплей на новия всеки път, когато сменяте дисплея. Модулът съдържа flood illuminator, който е част от биометричния елемент за сигурност Face ID. Ако Face ID бъде повреден или сменен, той ще спре да работи, затова внимателно избягвайте да повреждате каквито и да е компоненти по време на тази процедура. В случай на повреда, само Apple или оторизиран техник на Apple може да възстанови Apple ID.
Забележка: True Tone се деактивира след смяна на дисплея, дори при използване на оригинален Apple дисплей. Освен това вашият iPhone може временно да покаже предупреждение за „оригинален“ продукт.

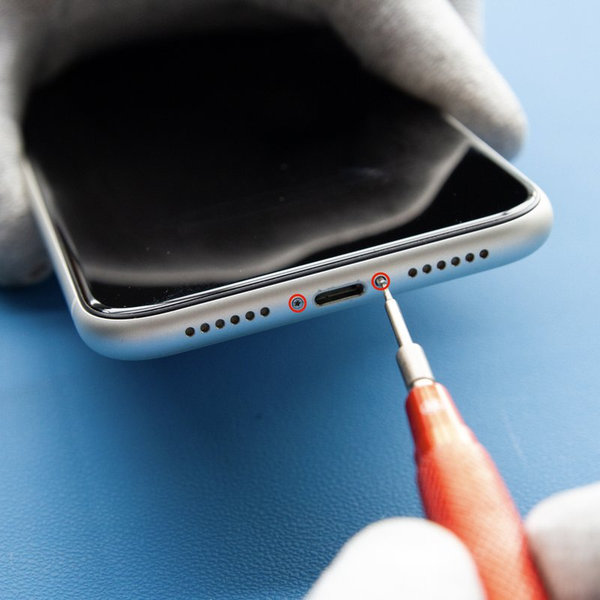

Стъпка 1 Развиване на винтовете Pentalobe
Преди да започнете, е необходимо да разредите iPhone до под 25%, тъй като заредена Li-ion батерия може да се запали или взриви при случайно разрязване.
- Изключете iPhone.
- Развийте двата Pentalobe винта с дължина 6,7 мм на долния ръб на iPhone, използвайки Pentalobe отвертка (Ph0001.2).
Отварянето на iPhone ще наруши водоустойчивия му уплътнител, затова имайте готов резервен уплътнител преди да започнете тази стъпка. Без нов уплътнител, вашият iPhone няма да бъде водоустойчив.

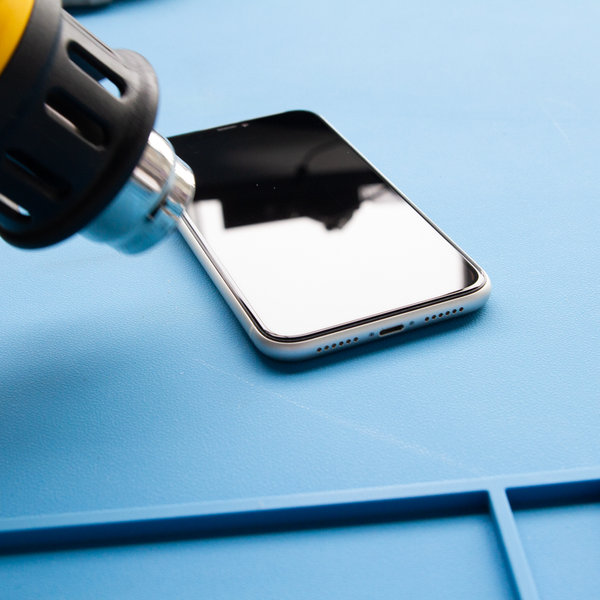

Стъпка 2 Отваряне 1
Загряването на долния ръб на iPhone помага да се омекоти защитният слой на екрана и улеснява отварянето.
Използвайте сешоар или термо-пистолет, за да загреете долния ръб на iPhone около 3 минути, докато достигне приблизително 80 °C.
Не слагайте iPhone в микровълнова печка!

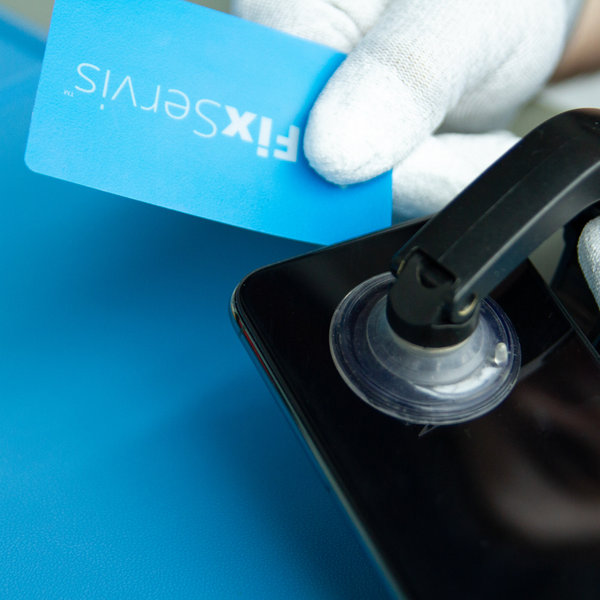

Стъпка 3 Отваряне 2
Поставете вендузите близо до долния ръб на iPhone – една отпред и една отзад – и внимателно ги натиснете на място.
Дръжте iPhone стабилно и използвайте вендузите, за да отделите екрана от задната част на телефона.
След като дисплеят се отдели приблизително 3 мм от задната част, вкарайте картата Fixservis в процепа.
Лепилото, което държи дисплея на място, е много силно, затова създаването на този първоначален процеп изисква значителна сила. Ако имате затруднения, повторно загрейте долния ръб и внимателно плъзгайте екрана нагоре и надолу многократно, за да отслабнете лепилото, докато се получи процеп за вкарване на картата Fixservis.

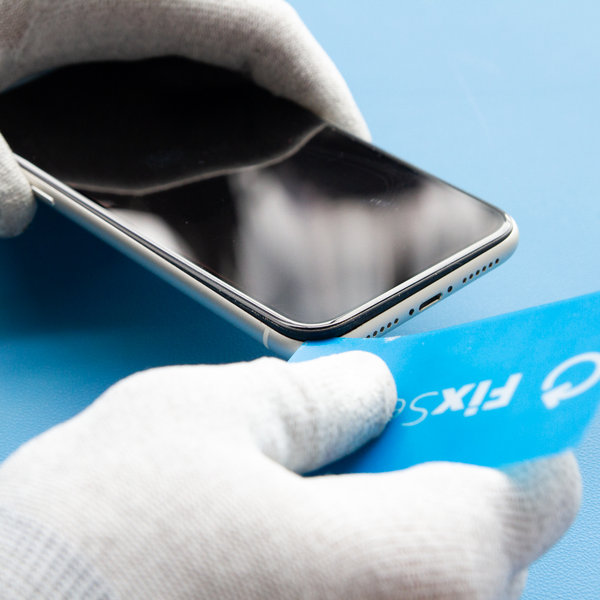

Стъпка 4 Отваряне 3
Плъзнете картата Fixservis около долния ляв ъгъл и нагоре по лявата страна, за да отделите лепилото, което държи дисплея.
Повторете същото около долния десен ъгъл и нагоре по дясната страна.
Не вкарвайте картата твърде дълбоко, за да не повредите вътрешните компоненти на iPhone.
Стъпка 5 Отваряне 4
След като успешно отделите лепилото от краищата, премахнете вендузите.
Отворете iPhone, като завъртите дисплея наляво, като книга.
Препоръчваме да подпомогнете дисплея, за да не издърпате плоските кабели, които свързват дисплея със системната платка.
Засега не се опитвайте да отделяте дисплея напълно, тъй като няколко крехки плоски кабела все още го свързват с дънната платка на iPhone.
Стъпка 6 Сваляне на капака на логическата платка
Развийте петте винта с дължина 1,3 мм с Pentalobe отвертка (Y), които закрепват капака на логическата платка, и го свалете едновременно.
По време на ремонта следете всеки винт, за да се уверите, че се връща точно на мястото си, за да избегнете повреди на iPhone.

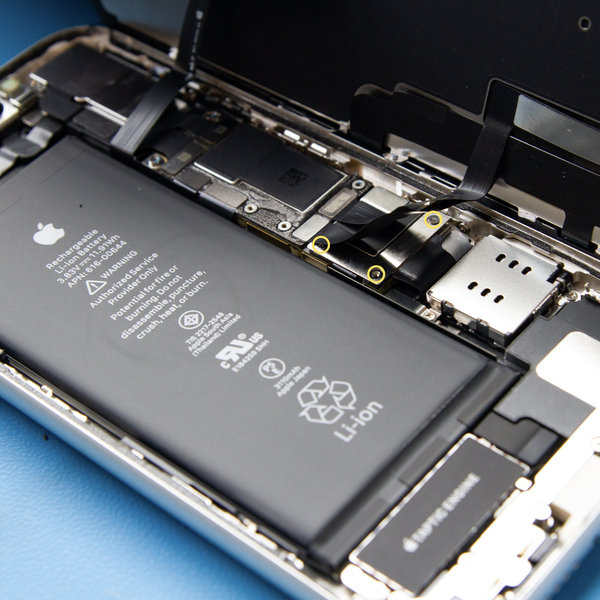

Стъпка 7 Сваляне на капака на конектора на батерията
Развийте трите винта с дължина 1,1 мм с Pentalobe отвертка (Y), които закрепват капака на конектора на батерията, и го свалете едновременно.
По време на ремонта следете всеки винт, за да се уверите, че се връща точно на мястото си, за да избегнете повреди на iPhone.

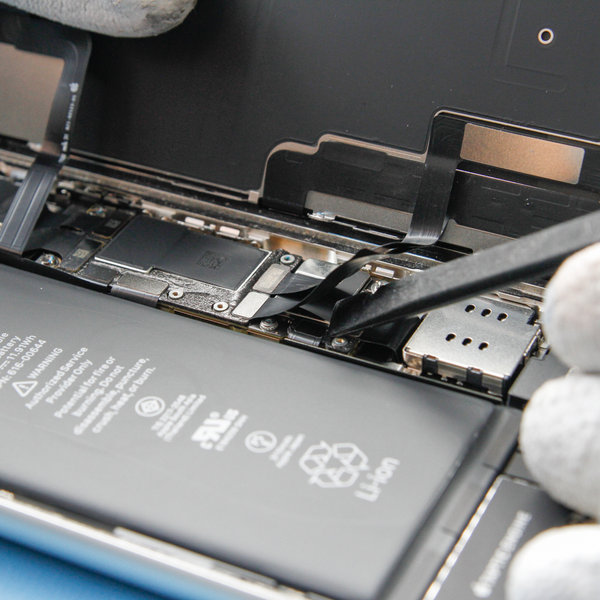

Стъпка 8 Разкачване на батерията
Използвайте върха на спуджера, за да разкачите конектора на батерията от системната платка.
Леко огънете конектора навън от платката, за да предотвратите случайен контакт с изхода и захранването на телефона по време на ремонта.

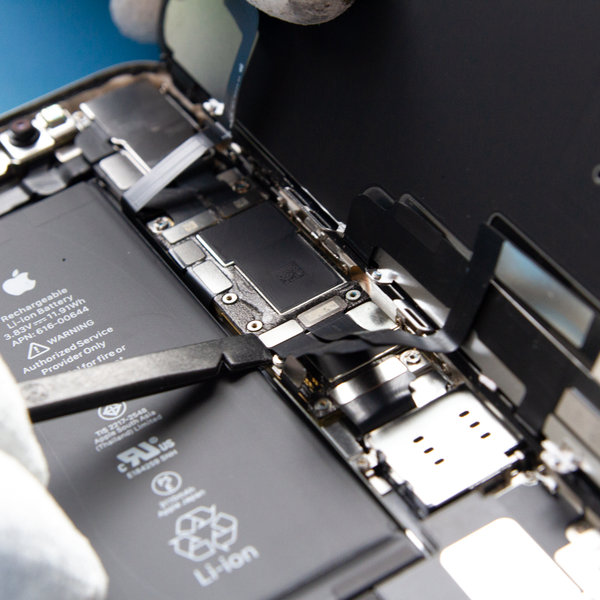

Стъпка 9 Разкачване на OLED дисплея + дигитайзера
Разкачете конектора на OLED панела и кабела на дигитайзера, като използвате спуджера.

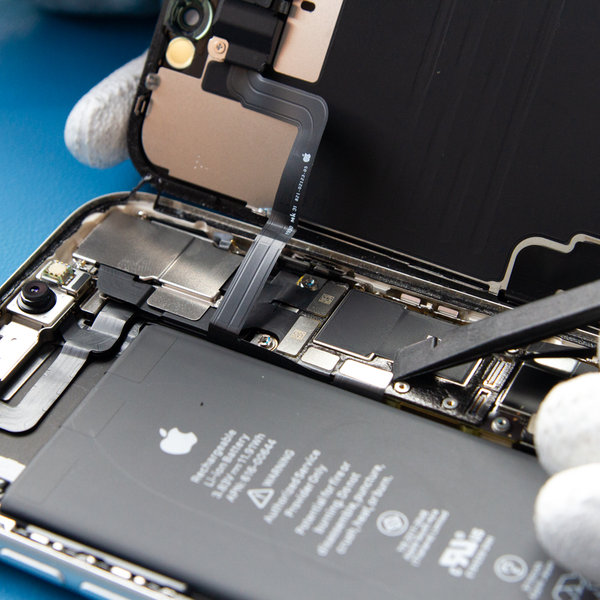

Стъпка 10 Разкачване на предните сензори
Разкачете конектора на гъвкавия кабел на предните сензори, като използвате спуджера.
След това свалете дисплея.

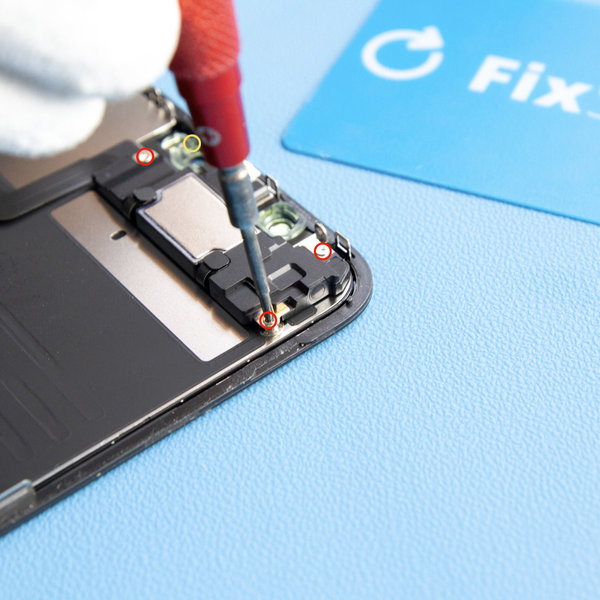

Стъпка 11 Развиване на винтовете на предния модул
Свалете четирите винта, които закрепват модула с високоговорителя и сензорите:
- Три винта по 1,6 мм
- Един винт Y000 по 1,3 мм

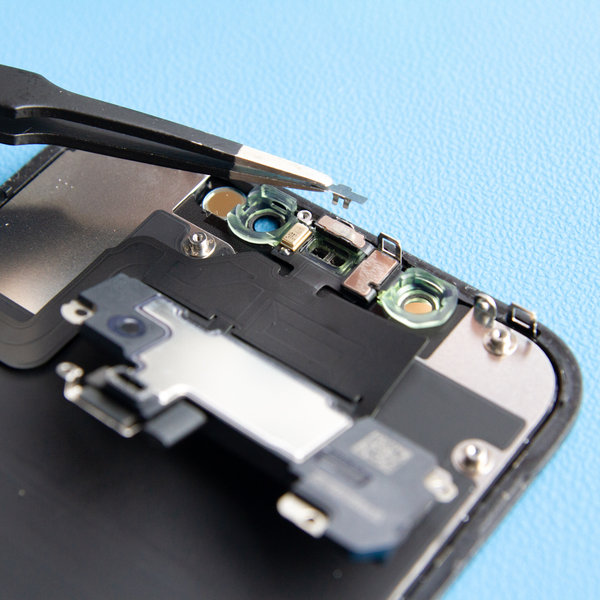

Стъпка 12 Сваляне на капака на сензора за светлина
Използвайте пинсети, за да премахнете малкия държач, като го издърпате нагоре от сензора.
След това разкачете конектора на сензора.

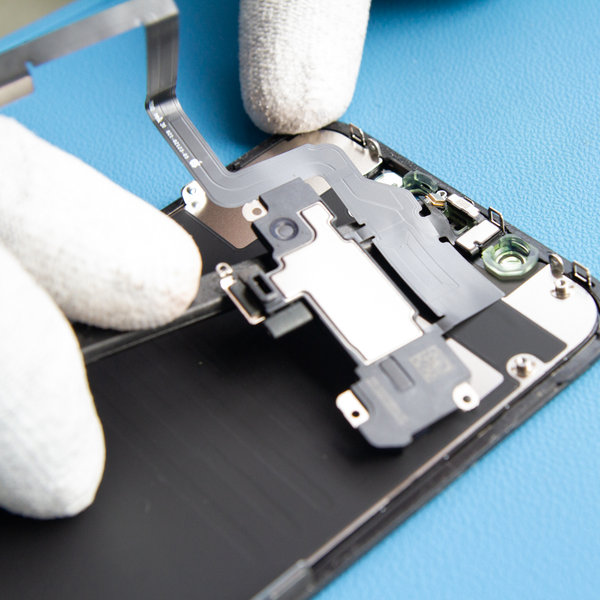

Стъпка 13 Отлепяне на модула с високоговорителя
Използвайте спуджера, за да внимателно отлепите модула с високоговорителя.
Модулът е закрепен с много тънки гъвкави кабели, затова внимателно избягвайте да ги опъвате или повреждате.

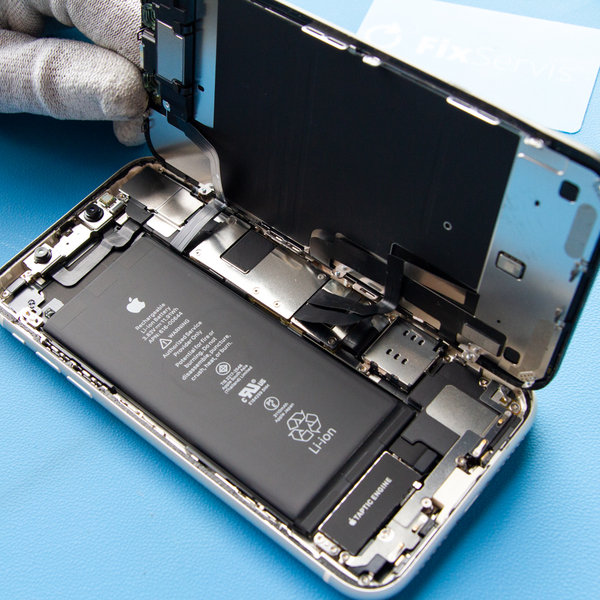

Стъпка 14 Инсталиране на нов LCD дисплей
Инсталирайте модула с високоговорителя и предните сензори на новия LCD дисплей.
За повторно сглобяване следвайте тези инструкции в обратен ред.
